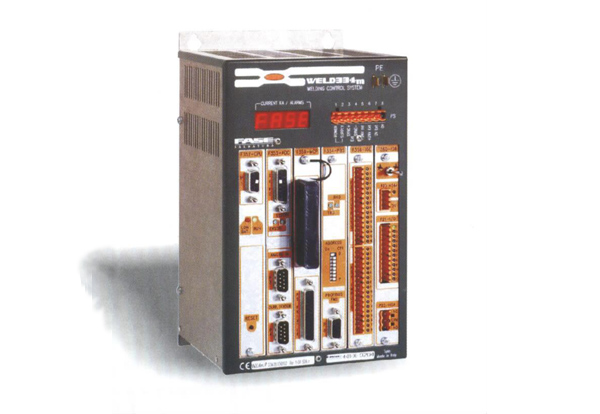

產品圖片：
產品簡介：
廣泛用于所有電阻焊的應用領域：點焊、凸焊、縫焊和1000 Hz 中頻焊接控制。I/O
接口界面和現場總線可應用于手動設備，單機和多機，也可用于自動焊和機器人。
模塊化的意義：是所有焊接應用的共同基礎;易于培訓和維護;簡化備件管理。
特制的硬件：僅通過專用模塊的插接就可以實現多種功能配置。
所有版本的WELD 334m焊接控制器上，模塊都是可以實現內部更換和操作。
開發中的新模塊，模塊結構也在不斷改進，將來可由用戶完成模塊的現場直接升級。
技術參數：
l 外型尺寸：長=138mm，高=246mm，厚度(深度)=200mm，重量(最大值)：2.5kg，(由具體配置決定)
l 電源：供電范圍從18V 到27V 交流±20%、50/60Hz 或24V 直流(帶外同步)?？蔀橥獠縄/O 提供24V 直流1.5A
的電源。
l 24VdcI/O 的內部供電保護，由一個帶自復位的電子保險實現。
l CE 標識，按歐洲公共標準：EN50081-2，EN50082-2，EN1131-2 和EMI 指定標準制造。
l 工作溫度： 范圍0—60℃(HHT 手持編程器最高45℃)。濕度0—80%(無凝結)。
l 貯存溫度： 范圍-40—80℃，濕度0—90%(無凝結)。
l 防護等級： IP20，使用鍍鋅彩鋼板制作。
l 易于維護：擰下3 個螺絲，就可完全拆分為模塊。
l 獨立的輸入和輸出24Vcc，帶短路保護。
產品特點：
l 16 到512 套焊接方案，16 個壓力/電流多功能增量控制設置
l 恒流焊接功能，可以測量、監控和調節焊接電流：編程顯示的單位為kA(也可選100A為單位)。同樣也可以百分比設定相位轉化時的焊接功率。
l 電流輸出監測。
l 1/2 波焊接功能，用于特殊的AL-S 焊接應用。
l 在多種焊接模式下都可實現電極壽命管理(臺階功能)，包括多點修磨和電極帽更換。
l 在多種操作模式下都可以調節管理和控制電極間的壓力和強度;具備模擬量的轉換接口能力，以kN 為壓力單位編程。
l 除非發生焊接故障，可自動默認焊點程序無需重新編程。
l 氣動焊鉗由伺服閥控制：驅動模塊帶有電流閉環與電壓輸出控制;動力閥狀態監測;輸出側帶有過載保護。
l 從內部和外部都可以混合或分開獨立配置I/O 的24Vdc 供電。
l 對于手動操作的焊機，通過內部繼電器互鎖，啟動工作周期，可以直接驅動兩把焊鉗，并可選擇焊接通道。
l 對于手動操作的焊機，對于電網環境有法律規定的國家，可以選用啟動延時功能。
l 內部監控焊槍輸出的運行狀態，產生故障時自動緊急停機。
l 通過串行線可直接與中頻逆變器連接。
l 軟件升級，編程，參數儲存與讀取均可由PC 筆記本電腦完成;所連接的端口與手持
l 編程器HHT 相同(見便攜式HHT4300/4400 手持終端介紹)。
l 面板上的(4 位)紅色LED 燈，可顯示相關的系統診斷狀態和焊接參數。
l 可儲存高達500
條檢測信息記錄(如焊接質量不合格報警：包括程序號碼和名稱等有關內容和參考數據)，可按照日期/時間分類，是焊點數據化的一個最重要的功能。
l 可儲存高達500 條參數修改和歷史操作執行記錄，并按日期/時間分類，與上述檢測信息記錄相同。
l 最多可提供3 份對于焊點質量的統計報告。
l 可收集和存儲每個焊點焊接完成過程的參數結果，通過聯網網絡實現WMS 網絡監控管理。
l 所有焊接進程和參數都可以由 CAD 焊點名稱(焊點索引)涵蓋。依靠它通過I/O
現場總線可激活焊接循環。(在機器人焊接應用這是非常有用的功能)。
l 可直接編程修改機器人伺服焊鉗參數(每個進程中的焊接壓力，金屬厚度等)以及在線數據;并可通過I/O 現場總線由機器人或自動系統下載這些參數。
l 可直接控制電極自動修磨，自動修磨循環會在焊接機器人工作區內完成;單臺修磨器(連接兩個控制箱)可最多修磨4 把手動焊鉗。
l 在定時器的控制下，通過 FTP 協議，實現焊點數據的上傳/下載(焊點日志)。
l 可連續電流輸出，具有同時驅動兩把焊鉗的能力;在 50/60HZ 和中頻焊應用中均可以實現。
